電装DIYにおいて、最も地味でありながら、最もシステムの信頼性を左右する作業。それが「端子のカシメ」だ。
Web制作で言えば、コーディングの基礎文法のようなものだ。ここが間違っていると、どんなに高級なドラレコやインカムを導入しても、振動で接触不良を起こし、エラーを吐き続けることになる。「時々電源が落ちる」という再現性の低いバグほど厄介なものはない。
今回は、私がDIY初心者に真っ先に習得してほしい、プロ級の「ギボシ端子カシメ術」について、論理的かつ実用的に解説する。安物のセット工具ではなく、専用の「電工ペンチ」がなぜ必要なのか、その物理的な理由も含めて理解してほしい。
接触不良の9割はカシメ不足。プロが教える2段階プレスのコツ
まず、カシメ作業における最大の敵は「カシメ不足（圧着力不足）」だ。
ペンチでギュッと握ったつもりでも、走行中の振動で配線が抜けたり、導通不良を起こしたりする。これを防ぐには、正しい手順と形状への理解が不可欠だ。
ギボシ端子には、配線の「芯線（銅線部分）」を噛む爪と、「被覆（ビニール部分）」を噛む爪の2箇所がある。
重要なのは、この爪をただ潰すのではなく、「ハート型」に折り込むことだ。電工ペンチのダイス（歯）は、M字のような形状をしており、爪を内側に巻き込むように設計されている。これにより、爪が芯線に食い込み、強固な機械的結合と電気的接続が同時に得られる。
手順としては、まず被覆を剥いた配線を端子にセットする。
次に、芯線部分の爪を適切なダイスサイズで仮留めし、本締めする。この時、爪が左右対称に美しくカールし、芯線を包み込んでいるかを目視確認する。
最後に、被覆部分の爪も同様にカシメる。ここは抜け止めの役割（ストレインリリーフ）を果たすため、芯線部分より一回り大きなダイスを使うのが鉄則だ。
この「2段階プレス」と「ハート型カシメ」が完璧に決まれば、配線を強く引っ張ってもビクともしない、ファクトリーメイドのような接続が完成する。
配線の太さに合わせた端子選び（0.2sq〜0.75sqの罠）
次に陥りやすいのが「サイズ不適合」だ。
一般的なギボシ端子は「0.5sq〜2.0sq（スケア）」程度の配線太さに対応している。しかし、最近のLEDウインカーやUSB電源の配線は、非常に細い「0.2sq」が使われていることが多い。
この細線（0.2sq）に、通常のギボシ端子（0.5sq〜用）を使ってカシメるとどうなるか。
どれだけ強く握っても隙間が埋まりきらず、配線がスポッと抜けてしまう。これはバグではなく仕様上のミスだ。
解決策は2つある。
1つは、エーモンなどが販売している「細線用ギボシ端子（スリーブＳサイズ）」を使うこと。
もう1つは、芯線を通常の倍の長さに剥き、折り返して太さを2倍にしてからカシメることだ。
どちらにせよ、手元の配線（sq数）に対して適切な端子サイズを選定することは、エンジニアリングの基本中の基本だ。「大は小を兼ねない」のが電気の世界である。
オス・メスの使い分けルールでショート事故を防ぐ
最後に、絶対に守るべき「極性（プラス・マイナス）」と「端子形状」のルールがある。
「電源側（バッテリー側）には必ずメス端子を使う」
これが絶対の鉄則だ。なぜか。
ギボシ端子のメス側は、全体が絶縁スリーブで覆われている。万が一配線が外れて車体（金属部分＝アース）に触れても、ショートするリスクが極めて低い。
逆にオス端子は金属部分が露出しているため、これが電源側に使われていると、外れた瞬間にフレームに触れて「バチッ！」と火花が散り、ヒューズが飛ぶ。
USB電源を取り付ける際、車体側から来るプラス線には「メス」、USB電源側のプラス線には「オス」を付ける。
アース線（マイナス）はその逆でも構わないが、一般的にはプラスとは逆の組み合わせ（車体側オス、機器側メス）にしておくと、誤接続防止になる。

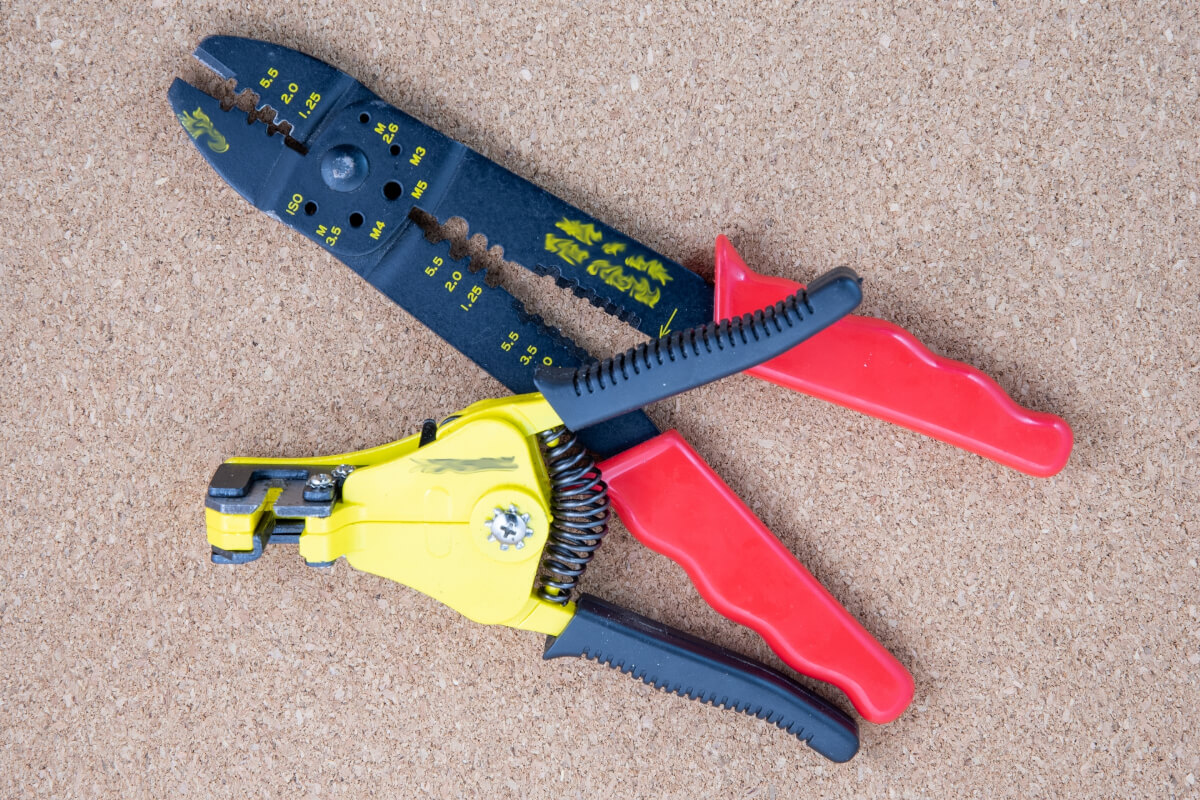

道具選びも重要だ。ホームセンターのセット品に入っている薄っぺらい電工ペンチは捨てて、エーモン（amon）やフジ矢などのしっかりした電工ペンチ（2,000円〜3,000円程度）を一本買おう。精度の高い工具は、作業者のスキル不足を補い、確実なカシメを保証してくれる。
たかが端子、されど端子。この小さな接点に命を預けているという意識で、確実な接続を心がけよう。
